TS3D型多節夾緊膜片聯軸器
- 產品簡介： TS3D型多節夾緊膜片聯軸器產品特點:高扭矩剛性和高靈敏度 零回裝間隙 順時針與逆時針回轉特性完全相同 不銹鋼膜片補償角向和軸向偏差 常用于伺服電機.
- 咨詢熱線：0317-8309525
-
產品詳情
TS3D型多節夾緊膜片聯軸器
產品特點：
高扭矩剛性和高靈敏度
零回裝間隙
順時針與逆時針回轉特性相同
不銹鋼膜片補償角向和軸向偏差
常用于伺服電機、步進電機聯結
夾緊螺絲固定
選型舉例：
例如：TS3D-56-2024
TS3D：系列號，材料為鐵合金
56：外經尺寸：56mm，夾緊螺絲固定
20：d1軸徑為：20mm
24：d2軸徑為：24mm

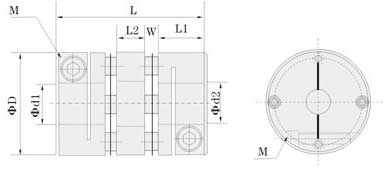

外型尺寸Dimensions 單位：mm
| 型號 Model | φd1φd2 軸徑Bore | φD | L | F | L1 | M | 擰緊力矩 Wrench Torque （N·m） |
| TS3D-26-□□□□ | 5 6 8 9.525 10 | 26 | 35 | 2.5 | 7.0 | M3 | 1.5 |
| TS3D-34-□□□□ | 8 9.525 10 11 12 14 | 34 | 45 | 3.1 | 10.6 | M4 | 1.5 |
| TS3D-39-□□□□ | 10 11 12 14 15 16 | 39 | 49 | 4.1 | 10.8 | M4 | 2.5 |
| TS3D-44-□□□□ | 11 12 14 15 16 19 | 44 | 50 | 4.5 | 11.0 | M4 | 2.5 |
| TS3D-56-□□□□ | 14 15 16 19 20 22 24 | 56 | 63 | 5.0 | 13.0 | M5 | 7.0 |
| TS3D-88-□□□□ | 19 20 22 24 30 35 | 68 | 74 | 6.0 | 14.0 | M6 | 12 |
| TS3D-82-□□□□ | 24 28 30 35 38 40 | 82 | 98 | 8.0 | 22.0 | M8 | 16 |
技術參數Specifications 單位：mm
| 型號 Model | 額定扭矩 Rated Torque （N.m） | 特大扭矩 Max.Torque （N.m） | 特高轉速 Max.Rotational Frequency （rpm） | 慣性力矩 Moment of Inertia （kg ㎡） | 靜態扭矩 剛性 Static Torsioral Stiffness （Nm/rad） | 徑向偏差 Enors of Eccentricity （mm） | 角度偏差 Enors of Shaft Angularity （°） | 重量 Mass （g） |
| TS3D-26-□□□□ | 1.4 | 2.8 | 10000 | 3.3×10-6 | 0.04 | 1.5 | ±0.4 | 34 |
| TS3D-34-□□□□ | 2.8 | 5.6 | 10000 | 8.9×10-6 | 0.04 | 1.5 | ±0.4 | 70 |
| TS3D-39-□□□□ | 5.8 | 11.6 | 10000 | 2.4×10-6 | 0.04 | 1.5 | ±0.4 | 118 |
| TS3D-44-□□□□ | 8.7 | 17.4 | 10000 | 3.2×10-6 | 0.04 | 1.5 | ±0.4 | 142 |
| TS3D-56-□□□□ | 25 | 50 | 10000 | 1.1×10-6 | 0.04 | 1.5 | ±0.4 | 296 |
| TS3D-68-□□□□ | 55 | 110 | 10000 | 2.8×10-6 | 0.04 | 1.5 | ±0.4 | 544 |
| TS3D-82-□□□□ | 80 | 160 | 10000 | 1.0×10-6 | 0.04 | 1.5 | ±0.4 | 1020 |
說明：慣性力矩和重量按特大孔徑計算。
