Z9型脹緊聯結套
- 產品簡介： Z9型脹套適用于軸與軸上零件的聯結，常用于帶式輸送機驅動滾筒軸與筒體的聯結。Z9型脹緊聯結套螺釘的機械性能等級為12.9級。
- 咨詢熱線：0317-8309525
-
產品詳情
性能特點
Z9型脹套適用于軸與軸上零件的聯結，常用于帶式輸送機驅動滾筒軸與筒體的聯結。
標記示例
內徑d=20mm，外徑D=55mm的Z6型脹緊聯結套：
脹套Z9-20×55 JB/T7934-1999

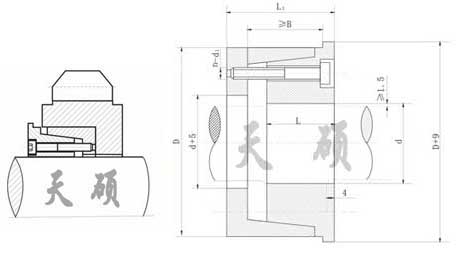

Z9型脹緊聯結套的基本尺寸和參數
注：Z9型脹緊聯結套螺釘的機械性能等級為12.9級
| 基本尺寸 | 內六角螺栓 | 額定負荷 | 脹套與軸結合面上的壓力 Pf N/mm^2 | 螺栓擰緊力矩 MA N.m | 重量 kg | |||||||
| d | D | L | L1 | e | B | d1 | n | 軸向力Ft kN | 扭矩 Mt kN.m | |||
| mm | ||||||||||||
| 100 | 145 | 54 | 75 | 5 | 65 | M12X60 | 8 | 192 | 9.60 | 102 | 145 | 4.7 |
| 110 | 155 | 197 | 10.50 | 93 | 5.1 | |||||||
| 120 | 165 | 9 | 216 | 13.00 | 96 | 5.5 | ||||||
| 130 | 180 | 63 | 84 | 6 | 72 | M12X70 | 12 | 287 | 17.80 | 100 | 7.5 | |
| 140 | 190 | 20.20 | 94 | 7.9 | ||||||||
| 150 | 200 | 12 | 21.60 | 88 | 8.4 | |||||||
| 160 | 210 | 15 | 360 | 28.80 | 101 | 8.9 | ||||||
| 170 | 225 | 16 | 383 | 32.60 | 101 | 10.5 | ||||||
| 180 | 235 | 18 | 431 | 38.80 | 108 | 11.0 | ||||||
| 190 | 250 | 69 | 94 | 81 | M14X75 | 15 | 493 | 46.80 | 1O6 | 230 | 14.3 | |
| 200 | 260 | 16 | 526 | 52.8 | 100 | 15.0 | ||||||
| 220 | 285 | M16X75 | 14 | 640 | 70 | 119 | 355 | 17.8 | ||||
| 240 | 305 | 86 | 112 | 7 | 98 | M16X90 | 16 | 731 | 88 | 96 | 23.2 | |
| 260 | 325 | 18 | 822 | 107 | 103 | 24.8 | ||||||
| 280 | 355 | 94 | 120 | 8 | 106 | M16X100 | 20 | 910 | 128 | 96 | 33 | |
| 300 | 375 | 22 | 1000 | 151 | 99 | 36 | ||||||
| 320 | 405 | 109 | 142 | 125 | M20X120 | 18 | 1280 | 206 | 101 | 690 | 52 | |
| 340 | 425 | 20 | 1420 | 242 | 106 | 54 | ||||||
| 360 | 455 | 120 | 159 | 140 | M22X130 | 1770 | 319 | 113 | 930 | 72 | ||
| 380 | 475 | 337 | 109 | 75 | ||||||||
| 400 | 495 | 355 | 101 | 78 | ||||||||
| 420 | 515 | 22 | 1980 | 410 | 107 | 82 | ||||||
