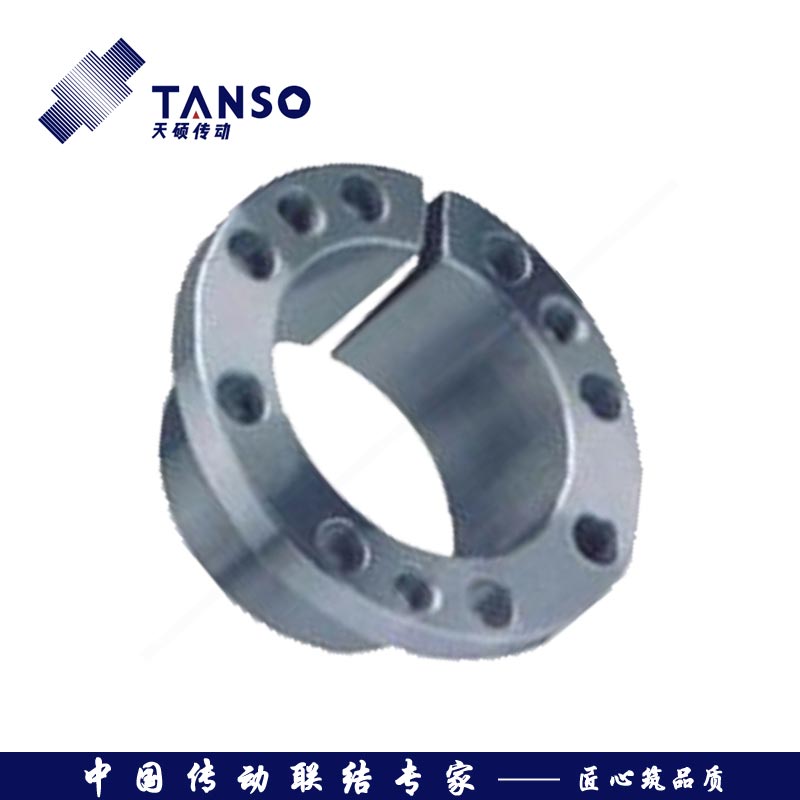

Z14型脹緊聯結套

產品簡介： Z14型脹緊套內外錐環用內六角螺栓擰緊,結合面較長,且對中性好,適用于旋轉精度要求較高和傳遞較大載荷的場合.

咨詢熱線：0317-8309525

產品詳情

性能特點
Z14型脹緊套內外錐環用內六角螺栓擰緊,結合面較長,且對中性好,適用于旋轉精度要求較高和傳遞較大載荷的場合。

標記示例

Z14型脹緊聯結套的基本尺寸和參數
注：Z14型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)
Z14型脹緊聯接套螺釘的機械性能等級為8.8級。

基本尺寸								額定負荷		內六角螺釘			脹套與軸結合面上的壓力 Pf N/m㎡	脹套與輪轂結合面上的壓力PˊfN/m㎡	重量（㎏）
d	D	Dr	D1	L	L0	L1	L2	轉矩Mt KN·m	軸向力Ft kN	d1	n	MAN·m
mm								轉矩Mt KN·m	軸向力Ft kN	d1	n	MAN·m
14	25	33	42	16	20	26	30	64	9.20	M4	4	2.9	109	61	0.091
16								74	9.20	M4	4	2.9	95	61	0.082
18								82	9.20	M4	4	2.9	85	61	0.072
19								87	9.20	M4	4	2.9	80	61	0.068
20	30	39	50	16	20	26	31	150	15.00	M5	4	2.9	124	82	0.113
22								165	15.00	M5	4	6	113	82	0.110
24								180	15.00	M5	4	6	104	82	0.088
25	36	45	55	16	20	26	31	187	15.0	M5	4	6	100	69	0.144
28								210	15.0	M5	4	6	89	69	0.121
30								225	15.0	M5	4	6	83	69	0.105
32	42	51	62	16	20	28	33	240	15.0	M5	4	6	77	59	0.200
35								260	15.0	M5	4	6	71	59	0.173
36								270	15.0	M5	4	6	69	59	0.162
38	44	54	66	16	20	28	34	400	21.20	M6	4	10	93	80	0.182
40	48	58	70	16	20	28	34	425	21.20	M6	4	10	88	73	0.223
42	48	58	70	16	20	28	34	446	21.20	M6	4	10	83	73	0.191
45	55	67	82	20	25	35	43	875	38.90	M8	4	25	115	94	0.400
48	55	67	82	20	25	35	43	935	38.90	M8	4	25	107	94	0.350
50	62	74	89	20	25	35	43	974	38.90	M8	4	25	103	83	0.500
55	62	74	89	20	25	35	43	1070	38.90	M8	4	25	94	83	0.410
60	72	84	99	20	25	35	43	1165	38.90	M8	4	25	86	71	0.580
65	72	84	99	20	25	35	43	1265	38.90	M8	4	25	79	71	0.460
