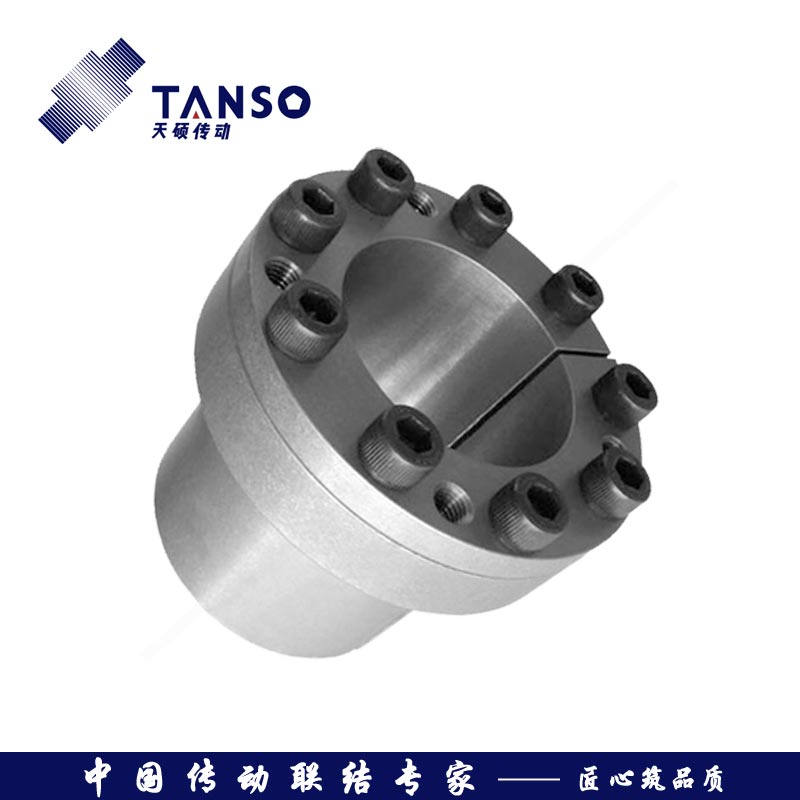

Z11型脹緊聯結套

產品簡介： Z11型脹緊套定位精度高,轂孔簡單,應用廣泛.注:Z11型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級.

咨詢熱線：0317-8309525

產品詳情

性能特點
Z11型脹緊套定位精度高,轂孔簡單，應用廣泛。

標記示例

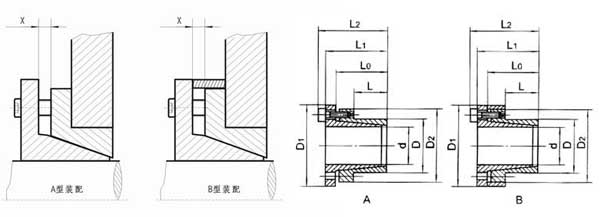

Z11型脹緊聯結套的基本尺寸和參數
注：Z11型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級

基本尺寸									額定負荷				內六角螺釘		螺釘?shù)臄Q緊力矩MA N·m	脹套與軸結合面上的壓力 Pf N/m㎡		脹套與輪轂結合面上的壓力Pˊf N/m㎡		重量（㎏）
d	D	d0	L0	l	l1	l2	D1	D2	轉矩Mt N·m		軸向力Ft kN		內六角螺釘
mm									轉矩Mt N·m		軸向力Ft kN		d1	n
裝配形式									A	B	A	B				A	B	A	B
14	23	28.5	23	14	26	30	38	33	108	68	15.5	9.7	M4	4	4.9	210	132	128	80	0.15
15	24	32	29	16	36	42	45	40	285	179	35.5	22.4	M6	4	17	307	193	219	138	0.26
16	24	32	29	16	36	42	45	40	285	179	35.5	22.4	M6	4	17	328	206	219	138	0.25
18	26	34	34	18	41	47	47	42	320	200	35.5	22.4	M6	4	17	290	184	202	127	0.27
19	27	35	34	18	41	47	49	43	335	212	35.5	22.4	M6	4	17	276	174	195	122	0.30
20	28	36	34	18	41	47	50	44	350	224	35.5	22.4	M6	4	17	262	165	187	118	0.30
22	32	40	41	25	48	54	54	48	353	231	35.5	22.4	M6	4	17	155	101	106	69	0.38
24	34	42	41	25	48	54	56	50	636	400	53.4	33.6	M6	6	17	237	149	167	105	0.40
25	34	42	41	25	48	54	56	50	665	420	53.4	33.6	M6	6	17	228	143	167	105	0.39
28	39	47	41	25	48	54	61	55	745	470	53.4	33.6	M6	6	17	204	128	146	92	0.47
30	41	49	41	25	48	54	62	57	795	500	53.4	33.6	M6	6	17	189	119	139	87	0.48
32	43	51	41	25	48	54	65	59	1136	715	71.3	44.8	M6	8	17	237	149	177	111	0.52
35	47	54	45	32	52	58	69	62	1160	735	71.3	44.8	M6	8	17	152	99	114	74	0.63
38	50	58	45	32	52	58	72	66	1223	797	71.3	44.8	M6	8	17	140	92	106	70	0.67
40	53	61	45	32	52	58	75	69	1287	840	71.3	44.8	M6	8	17	133	87	100	66	0.74
42	55	63	45	32	52	58	78	71	1352	881	71.3	44.8	M6	8	17	127	82	102	66	0.78
45	59	69.5	64	45	72	80	86	80	2677	1745	119	77.6	M8	8	41	155	102	119	78	1.23
48	62	71.5	64	45	72	80	87	81	2855	1860	119	77.6	M8	8	41	145	95	113	74	1.24
50	65	75.5	64	45	72	80	92	86	2975	1940	119	77.6	M8	8	41	140	92	108	70	1.40
55	71	81.5	74	55	82	90	98	92	3680	2400	133	87.2	M8	9	41	117	77	91	60	1.70
60	77	87.5	74	55	82	90	104	98	4015	2620	133	87.2	M8	9	41	107	70	84	55	1.90
65	84	94.5	74	55	82	90	111	105	4350	2840	133	87.2	M8	9	41	100	65	77	55	2.20
70	90	101.5	87	65	97	107	119	113	7440	4850	212	139	M10	9	83	123	81	96	63	3.05
75	95	107	87	65	97	107	126	119	7970	5200	212	139	M10	9	83	114	75	91	59	3.32
80	100	112.5	87	65	97	107	131	125	11335	7390	283	184	M10	12	83	144	94	115	75	3.50
85	106	118.5	87	65	97	107	137	131	12040	7850	283	184	M10	12	83	135	88	108	71	3.81
90	112	124.5	87	65	97	107	144	137	12750	8320	283	184	M10	12	83	128	83	102	67	4.20
